跟着微电子技能的飞跃开展，电子产品更趋向于小型化、操作愈加简单便利、外观愈加时尚亮丽。机械式按键现已远不能满意现在电子产品的要求，接触式按键的呈现打破了原有机械式按键的规划理念，使按键操作愈加灵敏便利，按键面板愈加新颖共同。现在接触式按键已在电子产品中得到了越来越广泛的使用。现在咱们所用的手机、家用电器等高等产品基本上都采用了接触式按键。接触式按键也逐步得到了广大消费者的认可，使用的范围也越来越广泛。

　　1、触控芯片的原理

　　接触按键是经过触控芯片来完成的。触控芯片的原理是经过人体手指的接触引起输入电容的改变，输入电容和触控芯片内置的基准电容比较输出差分信号，再由扩大电路扩大后在输出端得到凹凸电平，然后完成对模拟信号的操控。主MCU经过检测接触芯片输出口的电平信号，然后判别出有无手指接触到按键，完成接触按键功用。

　　2、触控芯片的特色

　　与传统机械式按键相比，触控芯片首要具有以下特色：

　　1)由于不是机械的按键，接触按键没有机械损害，按键寿命更长，一般能够达到30万次以上。

　　2)操作面板上没有实际的按键，操作面板外观整体性，外观能够愈加新颖。

　　3)接触按键的灵敏度能够根据灵敏度电容自在调理。

　　4)由于水气对输入电容影响不大，接触按键的防潮和隔水性较好。

　　3、触控芯片的使用

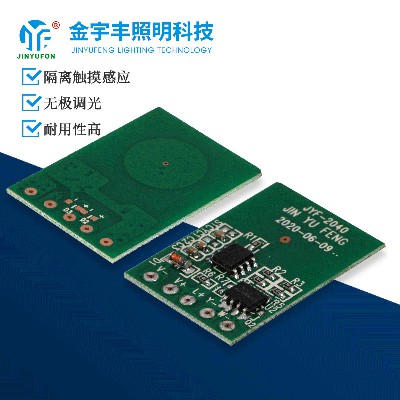

　　当手指接触到面板按键丝印时，手指做为一个电极，面板做为电容的中间介质，面板下的导电介质连接到PCB板上的感应焊盘做为电容的另一个电极，这样就形成了一个输入电容。输入电容和触控芯片内置的基准电容比较输出差分信号，再由扩大电路扩大后在输出端(OUTPUT)得到凹凸电平，主MCU经过检测接触芯片输出口(OUTPUT)的电平信号，然后判别出有无手指接触到按键，完成接触按键功用。

　　4、触控芯片使用注意事项

　　4.1面板介质要求

　　1)面板的厚度小于等于 6mm，且要求面板厚度要均匀。由于手指上的电荷有限，假如面板介质太厚电容改变量太小，触控芯片将不能识别，按键将没有响应。

　　2)面板材料可采用PMMA(有机玻璃)、大理石等非导电体材料，面板上丝印也要是绝缘的，不然操作按键时会呈现错乱。

　　4.2 PCB板的规划要求

　　1)感应焊盘的连线线宽度不能太宽，太宽寄生电容会增大，按键灵敏度下降。

　　2)感应焊盘的连线之间距离尽量拉大，避免相互搅扰。

　　3)为改进ESD特性和抗搅扰性，感应焊盘的周围要求铺地，与感应焊盘的距离不能太近;假如周围搅扰较大，则双面铺地。

　　4)感应焊盘的外表能够露铜或盖滤油。与感应焊盘的走线尽量不要在同一层面。

　　5)感应焊盘的走线应尽量减少过孔，走线越短越好。

　　6)感应焊盘的面积首要与贴附物的厚度、原料及IC的作业电压有关，原料越厚、IC作业电压越低，则要求感应焊盘的面积越大;不然，其灵敏度会下降。

　　7)感应焊盘的下面尽量不要走线，特别是大电流电路。

　　4.3面板与PCB感应焊盘间导电介质的要求

　　1)导电介质起导电的效果要导电。

　　2)面板与导电介质要紧密接触，假如面板与电极之间有空气间隙，这样会导致操作失常，由于空气间电介质常数是不稳定的。

　　5.4按键灵敏度能够经过感应焊盘及外加电容来调理

　　按键灵敏度首要与感应焊盘的面积、焊盘贴附物的厚度、面板原料、面板厚度及IC的作业电压有关，其灵敏度首要经过感应焊盘及外加电容来调理

　　4.5接触芯片作业频率要求

　　触控芯片作业频率如上表所示，为使触控芯片不受其他作业频率搅扰或搅扰其他器件的作业频率，一般能够根据实际使用环境要求进行适当调理。

　　5、触控芯片开展趋势

　　现在运用的触控芯片首要有两种，一种是电阻式，另一种是电容式。因电容式可靠性更高而得到愈加广泛的使用。

　　现在使用接触芯片的产品，单点接触式是较为常见也是使用广泛的方法。

　　跟着触控芯片的不断开展，各种各样形式的接触按键现已呈现在咱们日常家用电器中，如滚轮和滑块式按键的呈现愈加丰富了触控芯片的使用。

　　前期的触控芯片比较简单，只能处理按键。跟着技能的进一步开展，触控芯片现已不再是一个简单的按键处理芯片，现在现已能够作为一个主MCU来用，除了能够处理接触按键外还能够处理如AD采样、LED操控、通讯等等。曾经要完成接触按键功用要有两个芯片，一个触控芯片，一个主MCU，现在只需求一个触控芯片就能够解决问题，使产品的本钱大大下降，也使得更多的产品能够运用触控按键技能。

　　因触控芯片集成为MCU今后，按键的检测也变得愈加灵敏，能够采用矩阵扫描或AD采样，这样就使得能够识别的按键个数越来越多，曾经可能需求几个触控芯片才干完成，现在一个新的触控芯片就能够满意要求。
